Analisi di secondo principio
L'analisi di secondo principio può essere effettuata sia a livello di macchina che di componenti.
Analisi globale
Per quanto riguarda i flussi di energia scambiati con l'esterno dai vari componenti gli unici ad essere caratterizzati da un valore di exergia non nullo sono i flussi scambiati all'evaporatore e al generatore, che coincidono rispettivamente all'exergia ottenuta e spesa (si continua a trascurare il lavoro della pompa)

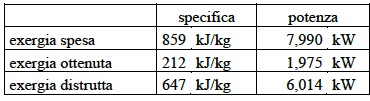

L'exergia distrutta è data dalla differenza tra i due valori di exergia. La tabella che segue riporta i valori di exergia sia in termini specifici che di potenza.
Il rendimento di secondo principio vale 0,247 si ottiene dal rapporto:
Analisi per componente
Per quanto riguarda i componenti, il lavoro perso su ognuno di essi si determina con un bilancio di exergia. Le espressioni finali sono le seguenti:

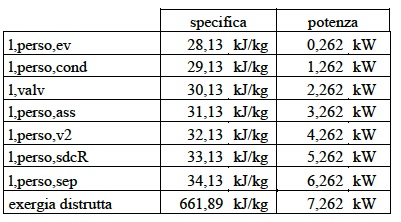

I corrispondenti valori di “potenza persa” si ottengono come prodotto del lavoro perso per la portata mD. Il risultato dei calcoli è di seguito riportato.
Il valore del lavoro perso ottenuto secondo le due modalità differisce in quanto il calcolo per componente è reso possibile dall'utilizzo dei valori di entalpia ed entropia ottenuti dal diagramma hξ sξ , la cui lettura è difficoltosa, e dunque caratterizzata da errori.
